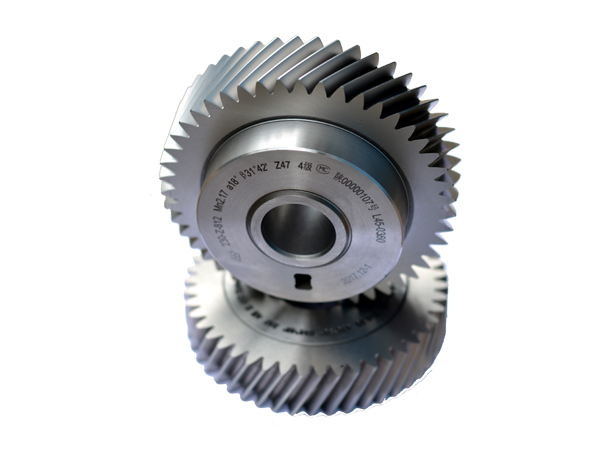

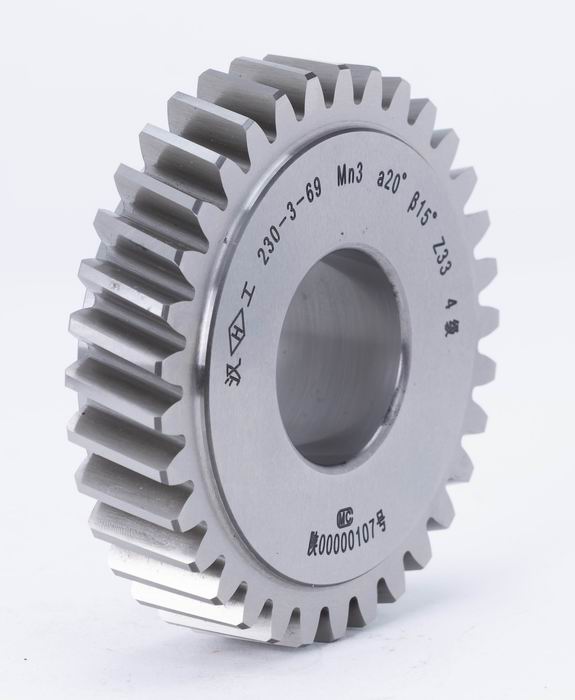

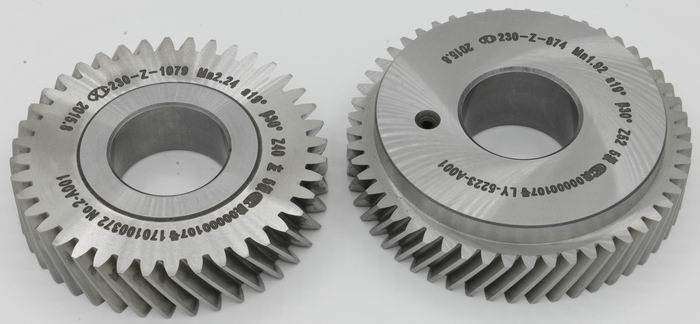

测量齿轮

模数范围：m0.4 ～ m10

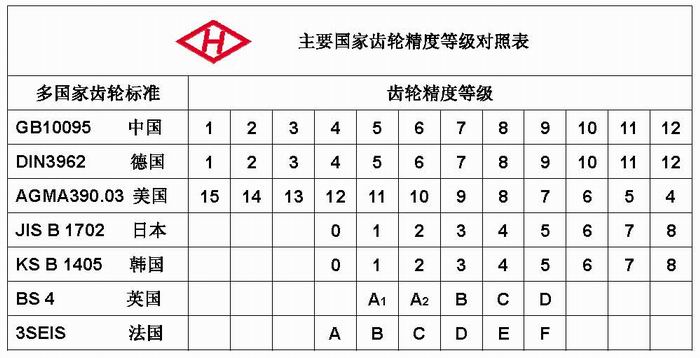

齿轮标准：GB/T 10095、DIN 3962

精度等级：4、5

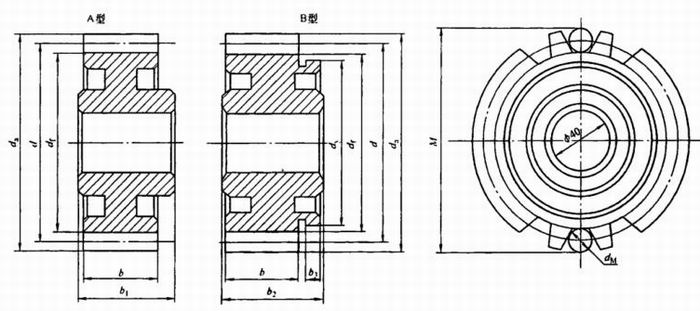

外廓型式：A型（无测量台），B型（有测量台）

测量齿轮按GB/T10095中规定的 2、3、4、5级四种精度等级制造。

2 级精度的测量齿轮适用测量检验 GB/T10095.1 ～ 10095.2 规定的 4 级齿轮。

3 级精度的测量齿轮适用测量检验 GB/T10095.1 ～ 10095.2 规定的 5 级 ～ 6 级齿轮。

4 级精度的测量齿轮适用测量检验 GB/T10095.1 ～ 10095.2 规定的 7 级齿轮。

5 级精度的测量齿轮适用测量检验 GB/T10095.1 ～ 10095.2 规定的 8 级 ～ 9 级齿轮。

标准测量齿轮订货参数表|下载

Order data sheet for master gear|download
