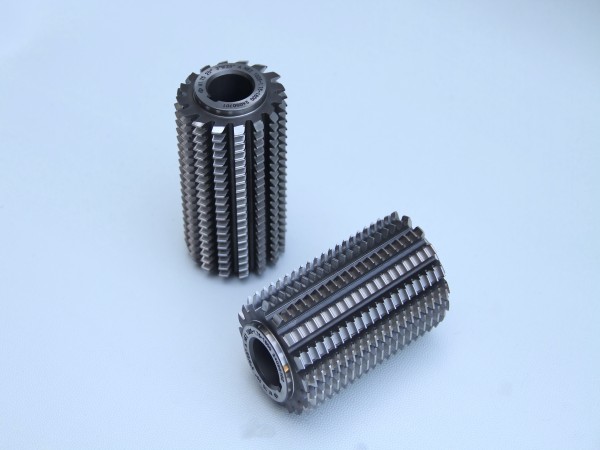

模数范围：m0.5 ～ m12
刀具标准：DIN 3968、ANSI B94.7、JIS B4354、GB/T 6084
精度等级：AA、A
刀齿齿形：全切、凸角、倒角、全圆弧齿顶、修形等
变模数变压力角滚刀使用方法
一、安装角（刀架转角）SA
变模数变压力角设计滚刀的安装角SA，应与滚刀的螺旋升角λ和齿轮设计节圆螺旋角βj
（不是原齿轮分度圆螺旋角βf）的大小和方向相适应。
⑴ 滚刀的旋向与齿轮的旋向相同时： SA = βj
- λ
⑵ 滚刀的旋向与齿轮的旋向相异时： SA = βj
+ λ
二、差动挂轮
⑴ 使用机械式滚齿机加工时，差动挂轮按原齿轮参数计算。
⑵ 使用数控滚齿机加工时，滚齿机计算机输入的被加工齿轮参数和滚刀参数，必须是法向模数按输入 变后法向模数（滚刀模数）、变后法向压力角（滚刀压力角）和齿轮设计节圆螺旋角βj，其余参数不变。 如果齿轮参数和滚刀参数可以分别单独输入，齿轮参数输入按原齿轮参数；滚刀参数输入按变后法向模数（滚刀模数）、变后法向压力角（滚刀压力角），其余参数不变。
